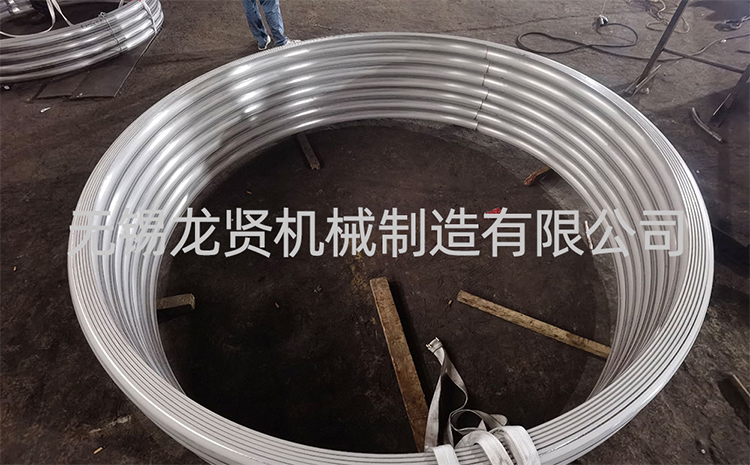

更新時間：2026-1-10 點擊:46次碳鋼半圓管是反應釜夾套、換熱器、儲罐等設備的核心換熱部件，其焊接的核心難點在于半圓管弧面與基材貼合度差、焊接易變形、焊縫易出現未焊透/氣孔。焊接注意事項需圍繞“貼合定位、控溫控形、密封檢驗”三大核心展開，確保焊縫耐壓、耐腐蝕、無泄漏。
一、焊前準備：決定焊接質量的關鍵前提
1.基材與焊材匹配，嚴禁錯配
碳鋼半圓管常用材質為Q235、20#鋼，焊材需選用強度匹配的型號：
電弧焊：J422酸性焊條（通用工況）、J427堿性焊條（承壓/低溫工況）；
氣體保護焊：ER50-6實心焊絲（MAG焊），適配批量焊接。
焊材預處理：J422焊條需在150~200℃烘干1~2小時，J427焊條需在350~400℃烘干1~2小時，烘干后放入保溫筒隨取隨用，避免吸潮導致焊縫氣孔。
2.貼合面與坡口處理：保障熔透與密封
貼合面清潔：半圓管弧面與設備殼體（基材）的貼合區域，需用角磨機打磨氧化皮、鐵銹、油污，打磨寬度≥50mm，直至露出金屬光澤；若有銹蝕坑洼，需補焊找平，確保半圓管與基材緊密貼合（間隙≤0.5mm），避免焊接時熔池流失。
坡口設計：
半圓管對接焊縫（長度方向拼接）：壁厚≥3mm時開V型坡口（角度60°~70°，鈍邊1~2mm），預留組對間隙0.5~1mm；壁厚＜3mm直接對接，間隙≤0.3mm。
半圓管與殼體連接焊縫：采用角焊縫坡口（坡口角度45°），增強焊縫與殼體的結合力，避免換熱時因熱脹冷縮導致焊縫開裂。
3.定位與工裝固定：防止焊接變形
半圓管需采用點焊定位，定位焊點間距100~150mm，焊點長度10~15mm，高度≤焊縫設計高度的1/2，避免定位焊過厚導致焊接應力集中。
用弓形夾具、壓板夾具將半圓管壓緊在殼體上，尤其針對長半圓管，需增加中間支撐夾具，防止焊接時半圓管受熱翹起，破壞貼合度。
多根半圓管并行焊接時，采用對稱焊接順序（從中間向兩端、左右交替施焊），抵消單側焊接產生的收縮變形。
二、焊接過程：控溫控形，規避核心缺陷
操作技巧：保障焊縫質量與貼合度
打底焊核心：焊槍角度保持70°~85°，對準坡口根部施焊，確保熔透；氬弧焊打底時，焊絲需沿坡口兩側輕微擺動，避免熔池偏向一側導致未焊透。
角焊縫施焊：焊接半圓管與殼體的角焊縫時，需保證焊縫焊腳高度≥半圓管壁厚，運槍采用小幅鋸齒形擺動，確保焊縫覆蓋半圓管邊緣，防止換熱介質泄漏。
層間溫度控制：多層焊時，層間溫度需控制在100℃以下，待前一層焊縫冷卻后再施焊，避免熱累積導致變形；每層焊完后用角磨機打磨焊道，夾渣、飛濺。
收弧處理：收弧時需填滿弧坑，采用回焊法收弧，防止弧坑裂紋；對接焊縫的起弧、收弧點需錯開，避免缺陷集中。
三、焊后處理：消應力+防腐蝕，延長使用壽命
1.變形矯正：焊接缺陷
若焊接后半圓管出現局部翹起，采用火焰矯正法：用氧乙炔焰加熱翹起部位（溫度600~650℃，呈櫻紅色），然后用壓板壓平，自然冷卻，禁止用水冷（防止淬硬脆裂）。
殼體出現變形時，采用多點對稱加熱矯正，避免單點過熱導致殼體開裂。
2.消應力處理：規避延遲裂紋
用于高壓換熱工況（壓力≥1.6MPa）或壁厚≥8mm的半圓管，焊后需進行去應力退火：加熱至600~650℃，保溫2~3小時，隨爐緩冷至室溫。
無退火條件時，采用局部回火處理：用火焰加熱焊縫及熱影響區（寬度≥焊縫寬度的3倍），溫度控制在600℃左右，緩慢冷卻，降低焊接殘余應力。
3.防腐蝕處理：核心環節不可省略
碳鋼半圓管焊縫及熱影響區易生銹，焊后需及時做防腐處理：
換熱夾套內部：噴砂除銹至Sa2.5級，噴涂環氧防腐底漆+耐溫面漆（適配導熱油/蒸汽工況，耐溫≥200℃）；
外部暴露區域：刷環氧富鋅底漆（干膜厚度30~50μm）+聚氨酯面漆，增強耐大氣腐蝕能力；
埋地/潮濕環境：做瀝青防腐層+玻璃纖維布纏繞，防止土壤腐蝕。
四、質量檢驗：三道關卡保密封
外觀檢驗：焊縫表面無氣孔、夾渣、裂紋、未焊透；角焊縫焊腳高度均勻，對接焊縫余高0.5~1.5mm，無咬邊（咬邊深度≤0.5mm）。
密封性檢驗：
水壓測試：向半圓管內充水加壓至工作壓力的1.5倍，保壓30分鐘，焊縫及接頭無滲漏、無變形；
氣密性測試：若介質為氣體，充入氮氣加壓至工作壓力，焊縫處涂抹肥皂水，無氣泡產生即為合格。
無損檢測：承壓工況需做滲透檢測（PT）檢測表面裂紋；重要設備需做超聲波檢測（UT），確保焊縫內部無缺陷。
五、操作注意事項
施焊人員需佩戴電焊面罩、手套、勞保鞋，弧光強烈時需佩戴護目鏡，避免灼傷。
室內焊接需通風換氣，防止CO、焊接煙塵超標；使用CO?氣體保護焊時，注意防止氣體泄漏導致窒息。
焊接完成后，清理現場焊渣，確認無明火殘留；水壓測試時需設置防護，防止超壓傷人。
